自社船 起重機船「光明」
起重機船団200t吊 光明 基本情報

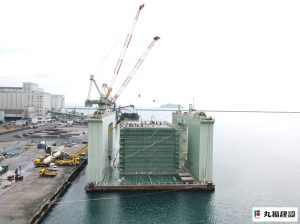

起重機船「光明」
| 船体寸法 |
L60.3*W21.0*H3.5m 積載面積 L27/W20m 積載重量 1,500t
喫水 空船時 1.500m 満船時 3.000m
|
| ウインチ 船首 |
巻能力 12t 繊維ロープ60mm*300m 4基 |
| ウインチ 船尾 |
巻能力 12t 繊維ロープ60mm*200m 2基 ワイヤー36mm*400m 2基 |
| スパッド |
823mm*855mm*18m 巻能力 5t ワイヤー32m*180m 2基 |
| ウインドラス |
巻能力 6t チェーン 40mm*250m 1基 |
| バウスラスター |
全旋回式 推力 4t |
| クレーン仕様 |
常用ジブ 39.6m |
最大吊上荷重 200t 7.5m |
| 常用主巻 52t |
第一・第二補巻 23t・34.0m |
| 直巻能力 23t グラブ 23t（バケット重量含む） |
定格総荷重表
| ブームの長さ 39.6ｍ |
| 作業半径（ｍ） |
16.0 |
18.0 |
20.0 |
22.0 |
24.0 |
26.0 |
28.0 |
30.0 |
32.0 |
34.0 |
| 荷重（ｔ） |
75.0 |
65.5 |
58.0 |
52.0 |
46.7 |
42.7 |
39.7 |
37.5 |
35.7 |
34.3 |
【注意】本表に示す荷重は、定格総荷重であり実際に吊上げる荷重は、フック、バケット等の吊り具一切の重量を差し引いた値とする。
| フック種類 |
主フック |
補助フック |
| 200ｔフック |
120ｔフック |
70ｔフック |
20ｔフック |
| （両カギ） |
（両カギ） |
（両カギ） |
（片カギ） |
| フック重量 |
4.4ｔ |
3.6ｔ |
1.3ｔ |
0.8ｔ |
押船「MF18」
| 用途 |
引船兼押船 |
| 総トン数 |
19t |
| 長さ |
13.99m |
| 船籍港 |
大島郡瀬戸内町 |
| 船体寸法 |
L13.99*W5.0*H2.08 |
| 出力 |
890.0kw・1210.0PS×2基 |
| 船行区域 |
沿海区域 |
着火船「まつしま2」
| 用途 |
引船兼作業船兼交通船 |
| 総トン数 |
5t未満 |
| 長さ |
10.18m |
| 船籍港 |
大島郡瀬戸内町 |
| 船体寸法 |
L10.18*W3.0*H1.0 |
| 出力 |
220.7kw・300PS |
| 船行区域 |
沿海区域 |
